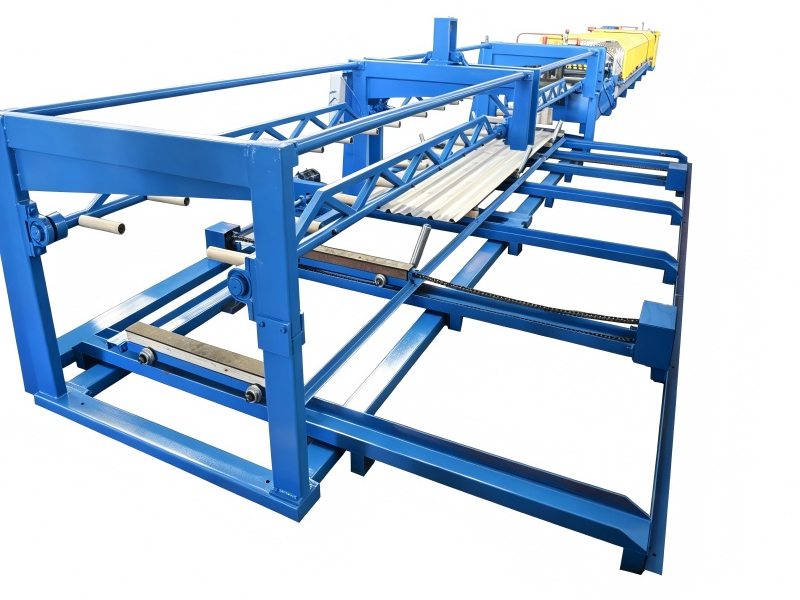

Roladora de lámina trapezoidal para techo (tipo R-101)
Máquina para hacer lámina de techo trapezoidal (en México, perfiles conocidos como R-101 o R-72; en España, chapa grecada). Compare el equipo de lámina de techo y muro con los nervios especificados, el solape lateral y el ancho útil terminado.
Respuesta rápidaLa roladora de lámina trapezoidal de Halcyon fabrica láminas trapezoidales, IBR y de costilla para techo y muro, en bobina galvanizada, galvalume o prepintada. Cada línea se fabrica según el plano de su perfil y se prueba con su bobina antes del envío. Plazo de entrega: 30–60 días para máquinas estándar y 60–120 días para líneas automáticas, FOB Xiamen, China. Fabricada en nuestra fábrica de Xiamen · más de 35 años.
Rango de precios: perfiladoras de lámina trapezoidal
US$20.000–29.000 (estándar) · US$33.000–59.000 (gama alta), FOB China
El nivel estándar corresponde a las dos primeras configuraciones (perfil único y multiperfil / cambio rápido); la gama alta, a las líneas totalmente automáticas.
El precio final depende del perfil, el espesor, la velocidad, el punzonado y la automatización. No incluye flete, aranceles de importación ni instalación. Envíe el plano de su perfil y reciba una cotización en 24 horas. Las configuraciones para Norteamérica (480 V/60 Hz, UL y requisitos locales) se cotizan por separado.
Las líneas completas de gran tamaño (p. ej., largueros de chasis de camión o líneas completas de charola portacables) se cotizan por proyecto, normalmente por encima de US$150.000.
Fabricamos cada máquina en nuestra fábrica de Xiamen — más de 35 años de experiencia en perfilado.
| Plazo de entrega | máquinas estándar 30–60 días; líneas automáticas y de servicio pesado 60–120 días (se confirma en la cotización). |
|---|---|
| Garantía | 12 meses en la máquina y soporte técnico de por vida por video y asistencia remota; piezas de desgaste excluidas. |
| Pago | 30% de anticipo; 70% antes del envío, una vez que usted apruebe el video de la prueba. |
| Dónde se fabrica | Fabricada en nuestra fábrica de Xiamen · más de 35 años de experiencia en perfilado. |
| Cómo cotizar | Envíe el plano o una foto de su perfil; respondemos con la configuración y el precio en 24 horas. |
Perfiles que fabrica esta máquina
Secciones ilustrativas. Su máquina se configura según el plano de su propio perfil.
Foto de fábricaLámina trapezoidal (p. ej. R-101, R-72 — según su plano)
- Medidas
- Según su plano
- Uso
- Techos y muros de naves y bodegas
- Cambio de perfil
- Un perfil por juego de rodillos; otro perfil requiere su propio juego o una máquina de doble nivel.
Lámina IBR
- Medidas
- Según su plano
- Uso
- Techos industriales y residenciales
- Cambio de perfil
- Un perfil por juego de rodillos; otro perfil requiere su propio juego o una máquina de doble nivel.
Panel R / PBR
- Medidas
- Según su plano
- Uso
- Edificios metálicos y bodegas
- Cambio de perfil
- Un perfil por juego de rodillos; otro perfil requiere su propio juego o una máquina de doble nivel.
Foto de fábricaLámina ondulada (acanalada)
- Medidas
- Según su plano
- Uso
- Techos y cercas — en nuestra roladora de lámina ondulada
- Cambio de perfil
- Máquina aparte: vea la roladora de lámina ondulada. Ver máquina →
Cotice esta máquina
Envíe el plano o una foto de su perfil. Respondemos en 24 horas con la configuración y el precio.
Condiciones comerciales
- Plazo de entrega
- máquinas estándar 30–60 días; líneas automáticas y de servicio pesado 60–120 días (se confirma en la cotización).
- Garantía
- 12 meses en la máquina y soporte técnico de por vida por video y asistencia remota; piezas de desgaste excluidas.
- Pago
- 30% de anticipo; 70% antes del envío, una vez que usted apruebe el video de la prueba.
- Envío
- FOB Xiamen, China.
¿Busca techo curvo sin estructura? Vea la roladora para arcotecho (techo autoportante).
Solicite a nuestra base de producción fotos actuales de la línea cotizada y las hojas de prueba de ancho completo medidas. Una representación de marca genérica no puede probar el perfil ofrecido, el ancho de la cubierta o el rendimiento de la máquina.
¿Cómo se debe verificar un perfil de techo trapezoidal?
Respuesta directa: Utilice el dibujo aprobado para verificar la altura y el paso de las costillas, el ancho de la sartén, la geometría del borde, la cubierta efectiva y la dirección de superposición en las hojas de prueba de ancho completo. Estas dimensiones determinan el ajuste de las herramientas y la instalación; no se pueden inferir de una fotografía genérica de la máquina o de la velocidad de la categoría.
- Entrada de dibujoaltura y paso de las nervaduras, detalles de panorámica y borde, ancho de la cubierta y tolerancias
- Entrada de materialesgrado, recubrimiento, rango de espesor y ancho de bobina
- Entrada del procesolongitudes terminadas, diseño de punzonado si se especifica y salida objetivo
- Prueba de aceptaciónRepita las hojas comprobadas en cuanto a dimensiones, ajuste de superposición, condición de la superficie y escuadra del corte.
¿Las láminas de techo y pared deben compartir una línea?
Eso depende de las dos secciones aprobadas, sus herramientas, la combinación de producción esperada y los requisitos de cambio. Un marco de doble capa es una configuración posible, pero tanto los perfiles como la secuencia operativa deben confirmarse antes de reclamar una ventaja en cuanto a espacio o costos. comparar el página de selección de techos y paredes y solicitar criterios de muestra separados para cada perfil.
Envíenos su dibujo de perfil
Revisaremos el dibujo de su perfil, el material, el patrón de orificios y el resultado objetivo con nuestro equipo de fábrica antes de confirmar el alcance y la cotización propuestos.
Obtener una cotizaciónPreguntas frecuentes
¿Qué es una lámina R-101 y la puede fabricar esta roladora?
En México R-101 y R-72 son nombres comerciales de perfiles de lámina trapezoidal para techo y muro, y se buscan también como lámina acanalada R-101. Las dimensiones exactas varían según el fabricante de la lámina, por eso la roladora se diseña con el plano acotado de su perfil (altura y paso de nervios, ancho útil, solape y calibre), no con el nombre comercial.
¿Lámina trapezoidal, troquelada o grecada?
Son nombres regionales de perfiles de nervio trapezoidal: en México se usan R-101, R-72 o lámina troquelada; en España, chapa grecada; en otros países, IBR o PBR. La máquina se cotiza por el dibujo del perfil.
¿Qué necesito enviar para una cotización?
El plano del perfil, el grado y recubrimiento del acero, el rango de calibres, el ancho de bobina, las longitudes de corte y la producción prevista. Le enviamos la oferta en 24 horas.
Roladora de lámina ondulada (acanalada de onda) · Solicitar cotización en 24 horas
Comprueba una chapa de techo de ancho completo y la solapa lateral
Pida a nuestro equipo de fábrica que pruebe el dibujo trapezoidal aprobado con el grado de acero, el recubrimiento, el rango de espesor y el ancho de la bobina identificados. Mida la altura de la costilla, el paso de la costilla, el ancho de la sartén, la longitud de corte terminada y la cobertura efectiva en los puntos de referencia acordados en las hojas de primera y Ensamble las láminas adyacentes en la dirección de solape especificada, luego inspeccione el ajuste del borde y las marcas de recubrimiento según el método acordado.
¿El ancho nominal de la hoja es el mismo que el de la cubierta instalada?
No. La cobertura efectiva depende del solapamiento lateral diseñado. Mida un par ensamblado y compárelo con el dibujo del proyecto.
¿Puede una muestra atractiva demostrar el rendimiento del sistema de techo?
No. Una prueba de máquina verifica la geometría de la hoja y el estado de la superficie. La resistencia al viento, la estanqueidad a la intemperie, la fijación y la idoneidad del código local necesitan un diseño y pruebas del sistema por separado cuando sea necesario.
¿Qué debe incluir una cotización comparable?
Especifique el dibujo exacto del techo o la pared, el material y la bobina, el punzonado requerido, si corresponde, las longitudes terminadas, la producción objetivo aceptada, el método de manipulación y los criterios de aceptación de la muestra. Pida a nuestro equipo de fábrica que enumere los módulos excluidos.
Fuente y límite: Revisión de adquisiciones de Halcyon Machinery, actualizada el 24 de septiembre de 2026. No se afirma ninguna velocidad de línea, resultado de techo certificado o capacidad específica de la máquina sin la evidencia documentada de nuestra base de producción.
